Електромагнитен клапан Rain Bird 100-HV – 1" пластмасов клапан 24V с права сглобка за поливни системи
Електромагнитният клапан Rain Bird серия HV е компактен пластмасов соленоиден клапан с резба 1" и права сглобка, предназначен за управление на зони в автоматизирани поливни системи за тревни площи, дворове, спортни терени и капкови инсталации. Серията HV е разработена с акцент върху лесен монтаж, опростено сервизиране и надеждна работа при различни условия, като запазва пълна съвместимост с всички стандартни програматори и контролери Rain Bird 24V. Компактният дизайн с радиус на въртене 64,5 мм позволява монтаж в тесни подземни шахти, където по-обемистите клапани не се побират. Тялото е изработено от полипропилен с висока якост, а ексцентричната диафрагма осигурява плавно затваряне и намалява риска от хидравличен удар в системата. Самопочистващият се 90-mesh (200 микрона) филтър на диафрагмата с пружина от неръждаема стомана предпазва клапана от запушване и удължава живота на инсталацията. При дебит под 0,68 m³/h или при капкови инсталации, монтирайте филтър RBY-100-200MX след клапана за стабилна работа при нисък поток. Четирите достъпни винта с многофункционална глава позволяват бърза смяна на диафрагмата с гаечен ключ, права или кръстата отвертка – без специализиран инструмент.
Технически параметри
- Модел: Rain Bird 100-HV
- Резба: 1" права сглобка
- Работно налягане: 1,0–10,3 bar
- Дебит: 0,05–6,82 m³/h
- Температура на флуида: до 43°C; въздушна: до 52°C
- Захранване: 24 VAC, 50/60 Hz
- Пусков ток: 0,250 A; работен ток: 0,143 A
- Съпротивление на соленоида: 52–55 Ohm
- Филтър на диафрагмата: 90-mesh / 200 микрона, самопочистващ се
- Радиус на въртене: 64,5 мм (компактен монтаж в тесни шахти)
- Размери: В 11,7 × Д 11,2 × Ш 7,9 см
- Материал на тялото: полипропилен
- Приложение: тревни площи, дворове, спортни терени, капково напояване
Спецификации и приложение
| Параметър | Стойност | Бележка / Приложение |
|---|---|---|
| Работно налягане | 1,0–10,3 bar | Подходящ за градски водопровод и помпени инсталации с различно налягане. |
| Максимален дебит | 6,82 m³/h | За зони с разпръсквачи и по-голяма консумация на вода. |
| Капково напояване | С филтър RBY-100-200MX | При дебит под 0,68 m³/h монтирайте RBY филтър след клапана за стабилна работа. |
| Радиус на въртене | 64,5 мм | Компактен монтаж в тесни PVC шахти, където по-обемисти клапани не се побират. |
| Захранване | 24 VAC | Съвместим с всички стандартни програматори и контролери Rain Bird. |
Издръжливост при пикове на налягане
Серията HV е тествана при многократно излагане на повтарящи се пикове на налягане от 13,8 bar. Резултатите от независимото изпитване показват значително по-висока устойчивост спрямо стандартните алтернативни клапани в същата категория – важен показател за дълготрайност при инсталации с чести промени на налягането.

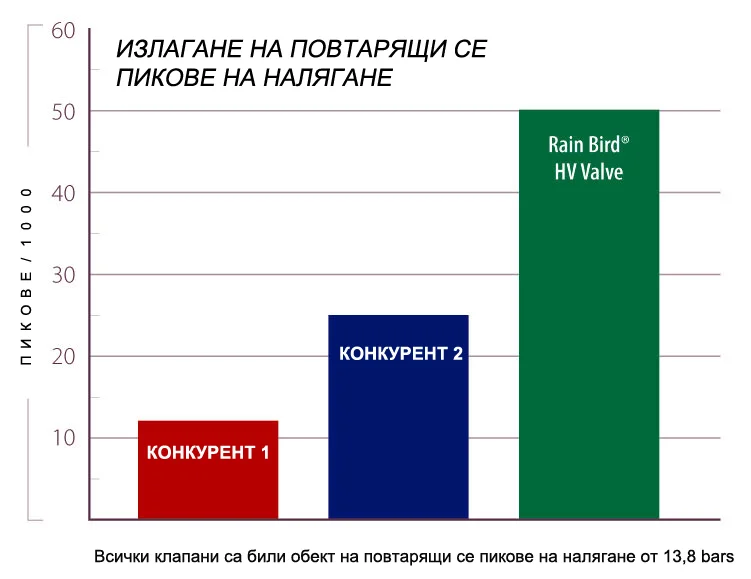

Фигура: Брой издържани пикове на налягане (13,8 bar) при тестване на Rain Bird HV Valve в сравнение с два стандартни алтернативни клапана от същата категория.
Монтаж и поддръжка
Монтирайте клапана в подземна PVC шахта или защитена надземна позиция с резбова права сглобка 1" към захранващата и изходящата тръба. Компактният дизайн позволява работа дори в тесни шахти с ограничено пространство. При нужда от тестване на зоната използвайте ръчния старт/стоп без електрическо захранване. Четирите мултифункционални винта осигуряват бърз достъп до диафрагмата при сервизиране – с гаечен ключ, права или кръстата отвертка по ваш избор.
FAQ – често задавани въпроси
1. Каква е разликата между Rain Bird 100-HV и 100-DV?
Основните разлики са в конструкцията и максималния дебит. Клапанът 100-HV е с права сглобка, по-компактен корпус (радиус на въртене 64,5 мм) и максимален дебит 6,82 m³/h – подходящ за инсталации в тесни шахти и зони с умерен поток. Клапанът 100-DV е с по-висок максимален дебит (9,08 m³/h) и се предлага и в модел DVF с регулатор на дебита. При равни условия 100-HV е по-достъпен по цена и по-лесен за сервизиране, докато 100-DVF предлага допълнителна прецизност при регулиране на потока.
2. Подходящ ли е 100-HV за капково напояване при нисък дебит?
Да, но при дебит под 0,68 m³/h или при капкова инсталация е задължително да монтирате RBY-100-200MX филтър след изхода на клапана. Без филтър при нисък дебит ексцентричната диафрагма може да не се затваря надеждно. С монтиран RBY филтър клапанът работи стабилно дори при много ниски дебити, характерни за капковите системи.
3. Какви инструменти са нужни за сервизиране и смяна на диафрагмата?
Клапанът 100-HV е проектиран за лесно сервизиране без специализиран инструмент. Четирите винта с многофункционална глава могат да се отварят с гаечен ключ, права или кръстата отвертка – по ваш избор и наличност. Достъпът до диафрагмата е бърз и директен, а конструкцията включва минимален брой части за безпроблемна подмяна на място.
Забележка: Посочените технически параметри са валидни за Rain Bird 100-HV и могат да варират според условията на инсталация и работното налягане. Преди монтаж задължително прочетете инструкциите на производителя и спазвайте препоръките за филтрация при капкови приложения с нисък дебит.
