Шахти за електромагнитни клапани Rain EZ-Open – PVC шахти за достъп и защита на поливни инсталации

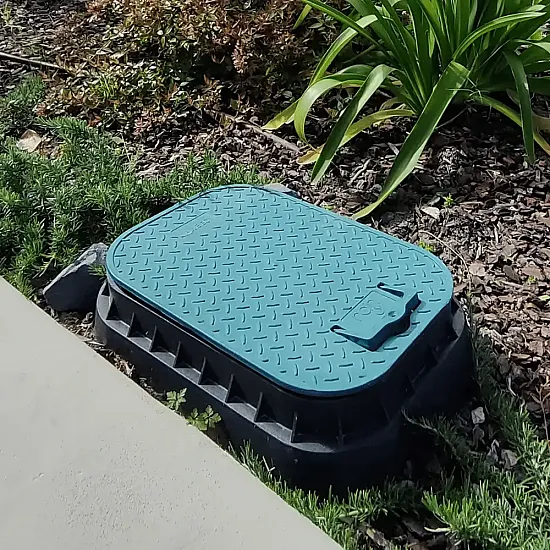

PVC шахтите за електромагнитни клапани Rain серия EZ-Open осигуряват надеждна подземна защита на клапаните, фитингите и кабелните връзки в автоматизирани поливни системи за тревни площи, паркове, спортни терени и градини. Патентованата дръжка EZ-Open позволява бързо и лесно отваряне на капака за инспекция и сервизиране на клапаните, без да е необходим специален инструмент. Серията предлага правоъгълни, кръгли и овални модели в различни размери – от компактни шахти за един клапан до по-обемисти конфигурации за 4, 8 или повече клапана при многозонови инсталации. Корпусът и капакът са изработени от рециклиран полиетилен PEHD и полипропилен PP с висока якост, а широката стъпка на дъното и оребреният страничен корпус осигуряват стабилност при различни почвени натоварвания. Болтовата затварящ система предотвратява неоторизиран достъп и минимизира проникването на вредители. Фабрично изработените отвори за тръби в страничните стени позволяват бърза инсталация с минимално рязане. При необходимост от по-дълбок изкоп моделите са съвместими с надстройки или могат да се свържат „дъно към дъно" за гъвкавост при различни проектни изисквания.
Характеристики и приложение
- Серия: Rain EZ-Open (PZRM, PZCM, PZCR, PZOR)
- Форми: правоъгълни, кръгли, овални
- Материал капак: полиетилен PEHD (зелен)
- Материал корпус: полипропилен PP (черен) или PEHD (зелен)

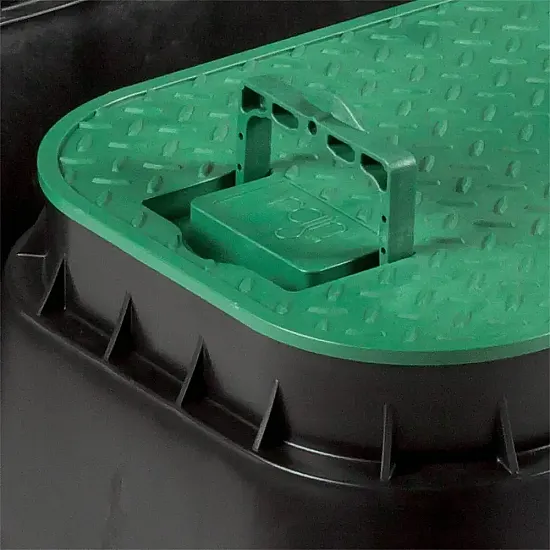

- Отваряне: патентована дръжка EZ-Open без инструмент
- Затваряне: болтова система за защита от неоторизиран достъп
- Отвори за тръби: фабрично изработени; минимално рязане
- Разширение: съвместими с надстройки; монтаж „дъно към дъно"
- Приложение: електромагнитни клапани Rain 150RN, Rain Bird DV, HV, и др.
Размери и модели – серия EZ-Open Rain
| Модел | Форма | Макс. клапани 1" | Размер на шахтата (inch) | H (Височина) | P1 – P2 (Ширина) | L1 – L2 (Дължина) |
|---|---|---|---|---|---|---|

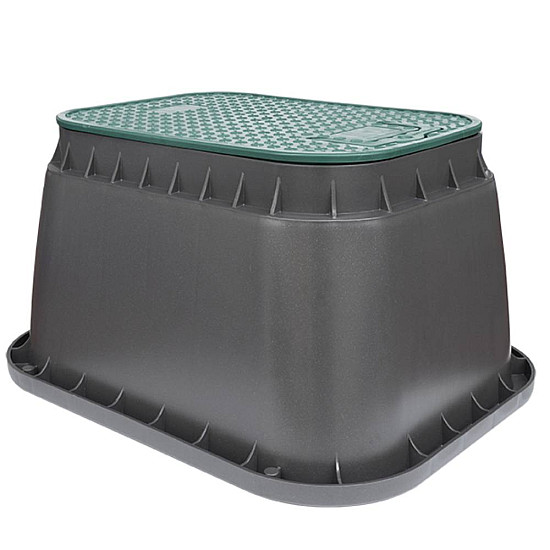

| EZ-OPEN PZRM PRO 117 - 0230050 | Правоъгълна | до 8 | 32" | 39,4 cm | 80,7 – 58,6 cm | 60,7 – 39,6 cm |
| EZ-OPEN PZRM 115 - 0230041 | Правоъгълна | до 4–6 | 20" | 32,6 cm | 65,8 – 49,6 cm | 56,6 – 40,5 cm |
| EZ-OPEN PZRM 113 - 0230040 | Правоъгълна | до 4 | 12" | 32,6 cm | 52,3 – 39,6 cm | 41,9 – 29,2 cm |
| EZ-OPEN PZRM 111 - 0230051 | Правоъгълна | до 3 | 10" | 21,6 cm | 40,0 – 31,9 cm | 31,0 – 22,8 cm |

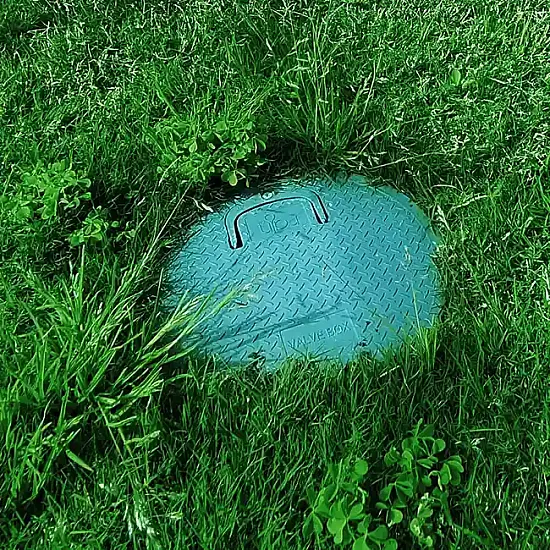

| EZ-OPEN PZCM 25 - 0230039 | Кръгла | 1 | 10" | 26,1 cm | 33,6 cm | 25,3 cm |
| EZ-OPEN PZCM 15 - 0230038 | Кръгла | 1 | 6" | 22,9 cm | 24,3 cm | 15,2 cm |
| PZCR 15 (EZ-OPEN PZOR 15) - 0112613 | Овална с кран | — (кран ¾") | - | 11,6 cm | 14,9 – 16,8 cm | 19,8 – 22,0 cm |
H = обща височина на корпуса; L1/P1 = горни размери (капак); L2/P2 = долни размери (основа). Размерите за PZCM моделите са диаметър (кръгла форма).
Монтаж и поддръжка
Изкопайте яма с размери, съобразени с избрания модел и броя на клапаните. Поставете шахтата върху стабилна пясъчна основа и прокарайте тръбите през фабричните отвори в страничните стени без допълнително рязане. При по-дълбок изкоп монтирайте надстройка или свържете две шахти „дъно към дъно" с уплътнение. Затегнете болтовата система на капака след завършване. При периодична поддръжка отворете капака с патентованата дръжка EZ-Open, проверете клапаните и почистете вътрешността от натрупана пръст.
FAQ – често задавани въпроси
1. Кой модел шахта да избера за 2–3 клапана Rain Bird DV или HV?
За 2–3 клапана Rain Bird серия DV или HV с резба 1" е подходящ моделът EZ-OPEN PZRM 111 (до 3 клапана, В 21,6 см) или PZRM 113 (до 4 клапана, В 32,6 см). При необходимост от по-голям вътрешен обем или при наличие на по-обемисти фитинги препоръчваме PZRM 113 или PZRM 115 за по-комфортен монтаж и сервизен достъп.
2. Може ли шахтата да се разшири за по-дълбок изкоп?
Да, моделите PZRM 113 и PZRM 115 са съвместими с надстройки (напр. EXTEN PZRM 113), които увеличават вътрешната дълбочина без смяна на основния корпус. Алтернативно, две шахти могат да се свържат „дъно към дъно" с подходящ уплътнител за максимална дълбочина при специфични почвени условия.

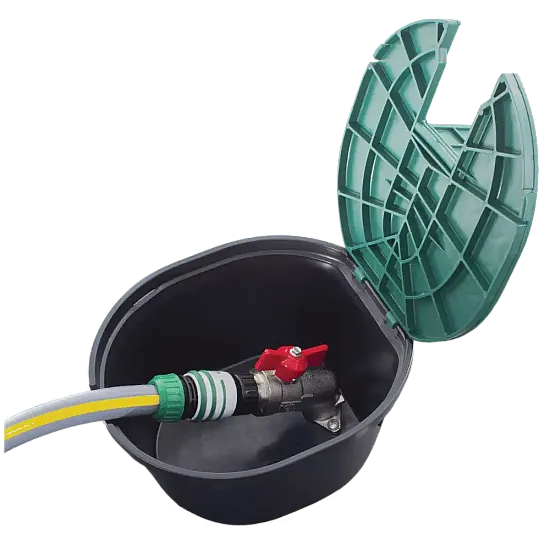

3. За какво се използва моделът PZCR 15 с кран ¾"?
Моделът PZCR 15 е овална шахта с вграден кран ¾" и двойно отваряне на капака – предназначена за създаване на точка за достъп до водопровода и свързване на наземна поливна тръба. Подходяща е за интегриране на спирателен вентил или филтър към основната инсталация, като капакът може да остане частично затворен при работеща свързана тръба.
Забележка: Посочените размери са от техническата документация на производителя Rain и се отнасят за конкретните модели в серията EZ-Open. Проверете размерите спрямо броя и типа на монтираните клапани и условията на изкопа преди поръчка.
