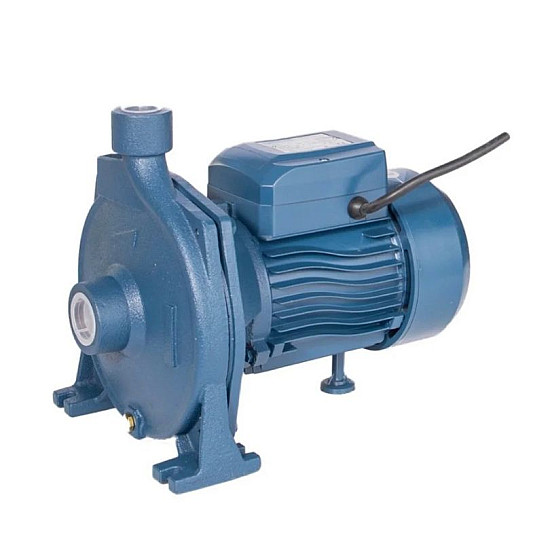

Центробежна помпа EL-CPm 200 - 2"

Защо EL-CPm 200/2″ е подходяща за системи с голям дебит?

Основната особеност на EL-CPm 200/2″ е комбинацията от 2″ вход и изход и максимален каталожен дебит от 30 m³/h. Това са 30 000 литра вода на час или приблизително 500 литра в минута. Подобен дебит е практичен при напояване на по-големи площи, прехвърляне на вода между резервоари и системи, в които едновременно работят повече водни консуматори.

Високият дебит обаче може да бъде използван ефективно само ако тръбопроводът е правилно оразмерен. Прекалено малък диаметър, голяма дължина на тръбите, множество колена, вентили и други местни съпротивления увеличават загубите и могат значително да намалят реалната производителност на помпата.

Q/H характеристика – как се променя напорът при различен дебит?

Техническата характеристика на CPm 200/2 показва ясно зависимостта между дебита Q и напора H. При минимален дебит напорът е около 21 м. При приблизително 6 m³/h той е около 19,8 м, при 12 m³/h – около 18 м, а при 18 m³/h – около 15,7 м.

При по-висок воден разход от 24 m³/h наличният напор е приблизително 12,3 м, а при максималния посочен дебит от 30 m³/h остава около 7 м. Тези стойности са много по-полезни при реалния избор на помпа от простото сравняване на „максимален напор“ и „максимален дебит“.

Какво означава напор 21–22 метра?

Напорът в метри воден стълб показва налягането, което помпата може да създаде. Той не е просто максималното хоризонтално разстояние, на което може да бъде транспортирана водата. При оразмеряването трябва да включите вертикалната денивелация, загубите в тръбопровода, филтрите и арматурата, както и остатъчното налягане, необходимо на разпръсквачите, крановете или останалите консуматори.

Затова моделът трябва да бъде избран по конкретната работна точка Q/H. Ако например системата изисква около 18 m³/h, техническата характеристика показва приблизително 15,7 м напор, а не максималните 21–22 м.

Защо 2″ вход и изход са важни?

При големи водни количества диаметърът на тръбите има пряко влияние върху хидравличните загуби. EL-CPm 200/2″ е с DN1 2″ и DN2 2″, което позволява изграждането на система с голям проходен дебит. Ако непосредствено след помпата използвате значително по-тесни тръби, скоростта на водата и загубите на налягане могат да се увеличат.

Особено внимание трябва да се обърне на смукателната страна. Тя трябва да бъде възможно най-къса, добре уплътнена и оразмерена за необходимия дебит. Проникването на въздух през връзките или прекомерните загуби по смукателния тръбопровод могат да влошат работата на всяка повърхностна центробежна помпа.

Ориентировъчни размери на EL-CPm 200/2″

Техническият чертеж посочва за модела CPm 200/2 ориентировъчни размери n = 206 мм, h = 260 мм и f = 360 мм. Входът и изходът са 2″. Тези размери могат да Ви помогнат при предварително планиране на монтажната основа, помпеното помещение или защитната шахта.

Подходяща ли е за напояване?

Да. Големият дебит прави EL-CPm 200/2″ подходяща за различни поливни и напоителни системи, но трябва предварително да се изчисли общият воден разход. Ако използвате разпръсквачи, дъждовални апарати или няколко поливни сектора, съберете необходимия им дебит и проверете какъв напор е необходим за правилната им работа.

При системи за капково напояване високият дебит на помпата обикновено трябва да бъде съобразен с броя на работещите линии, филтрацията, регулаторите на налягане и разделянето на площта на поливни зони. Не е необходимо помпата винаги да работи при максималния си дебит.

Използване в хидрофорна система

Серията CPm е предназначена и за работа с хидрофорен балон / разширителен съд. Към помпата могат да бъдат добавени подходящ пресостат, манометър, възвратен клапан и електрическа защита, за да се изгради автоматизирана система за водоснабдяване.

При помпа с дебит до 30 m³/h е важно обемът на разширителния съд и настройките на управлението да бъдат добре съобразени с реалното потребление. Прекалено малък съд може да доведе до ненужно често включване и изключване на двигателя при малък воден разход.

Монофазно и трифазно изпълнение

Техническата документация на серията предвижда монофазни версии 220–240 V / 50 Hz и трифазни версии 380–415 V / 50 Hz. Буквата „M“ в означението CPm показва монофазната версия, докато при трифазното изпълнение тя не присъства. Преди поръчка и електрическо свързване проверете конкретното изпълнение на доставяната помпа.

Как да изберете правилно центробежната помпа?

Първо определете необходимото количество вода за час или минута. След това изчислете общия необходим напор, като съберете вертикалната денивелация, хидравличните загуби и налягането, което трябва да остане в крайната точка. Получените дебит и напор образуват работната точка, която трябва да попадне в подходящата зона на Q/H характеристиката на EL-CPm 200/2″.

Този подход е по-надежден от избор само по мощност. Помпа с по-голям двигател не е задължително по-добра за всяка инсталация – правилната помпа е тази, чиято хидравлична характеристика съответства на изискванията на конкретната система.
