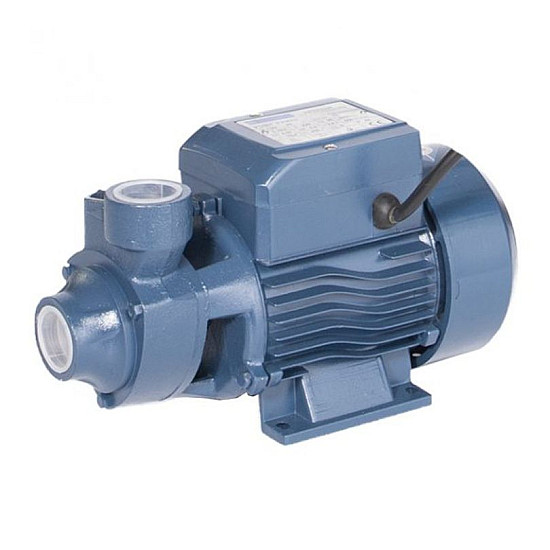

Периферна помпа QBM 1"

Как работи периферната помпа QBM?

Периферната помпа, позната още като регенеративна помпа, използва работно колело с множество малки лопатки по периферията си. То се върти в пръстеновиден канал на корпуса, като водата многократно преминава между лопатките и канала. При всяко преминаване към течността се предава допълнителна енергия и налягането постепенно се увеличава по пътя към нагнетателния отвор.

Именно този принцип позволява на сравнително малка едностъпална помпа да постигне значителен напор. Периферните помпи са особено подходящи за приложения, при които е необходим по-висок напор при сравнително умерен дебит, например водоснабдяване, малки хидрофорни системи, градинско поливане и повишаване на налягането.

QBM 60 – компактният вариант

QBM 60 е най-малкият модел от разглежданата група с мощност 0,37 kW / 0,5 HP. Продуктовата информация посочва максимален напор 33 м и дебит до 2100 l/h. Техническата таблица показва как напорът намалява от 33 м при практически нулев дебит до приблизително 29 м при 300 l/h, 25 м при 600 l/h, 21 м при 900 l/h, 17 м при 1200 l/h и 5 м при 2100 l/h.

QBM 70 – по-висок напор при мощност 0,55 kW

QBM 70 е с мощност 0,55 kW / 0,75 HP и максимален напор 45 м. При 600 l/h техническата характеристика показва приблизително 35 м напор, при 1200 l/h – около 25 м, при 1800 l/h – около 15 м, а при 2400 l/h – около 5 м.

На актуалната продуктова страница за QBM 70 е посочен максимален дебит 3000 l/h, докато публикуваната таблична Q/H характеристика в техническия лист съдържа работни точки до 2400 l/h. Поради това при конкретно оразмеряване е разумно да се използва техническата крива на доставеното изпълнение, а не само максималната стойност от продуктовата таблица.

QBM 80 – максимален напор до 58 м

QBM 80 е най-мощният от трите варианта с 0,75 kW / 1 HP. Максималният напор е 58 м, а публикуваният максимален дебит е 3000 l/h или 50 l/min. Q/H характеристиката показва приблизително 48 м при 600 l/h, 38 м при 1200 l/h, 28 м при 1800 l/h, 18 м при 2400 l/h и 8 м при 3000 l/h.

Защо максималният напор и максималният дебит не се получават едновременно?

При периферната помпа, както и при много други ротодинамични помпи, напорът и дебитът са свързани чрез работната характеристика. Когато водният поток се увеличава, наличният напор постепенно намалява. Затова например означението „58 м напор и 3000 l/h“ при QBM 80 не означава, че помпата подава 3000 l/h на височина 58 м.

За правилния избор трябва да знаете колко вода Ви е необходима и при какъв общ напор трябва да бъде доставена. Общият напор включва вертикалната денивелация, загубите в тръбите и фитингите и налягането, което трябва да остане при крайния консуматор.

Защо периферните помпи са подходящи за по-високо налягане?

При стандартна центробежна помпа водата обикновено получава основната си енергия при едно преминаване през работното колело. При периферния принцип течността многократно взаимодейства с лопатките по време на движението си около периферния канал. Това позволява значително повишаване на налягането в компактна едностъпална конструкция.

Поради тази причина периферните помпи обикновено се използват при по-малки до средни дебити и по-висок напор. Ако основната Ви задача е прехвърлянето на много голямо количество вода при нисък напор, по-подходящ може да бъде друг тип центробежна помпа.

Защо качеството на водата е важно?

Периферната хидравлика работи с относително малки хлабини между работното колело и корпуса. Пясъкът и други твърди абразивни частици могат постепенно да износят тези повърхности и да влошат хидравличните характеристики. Затова при захранване от кладенец или резервоар е важно водоизточникът да бъде сравнително чист, а при необходимост да се използва подходяща филтрация.

На актуалната продуктова страница е посочено максимално съдържание на твърди частици 0,15%, докато техническият лист на серията PK/QB посочва максимално съдържание на пясък 0,25%. Като по-консервативна стойност при практическа експлоатация следва да се приема по-ниската граница, освен ако документацията на конкретно доставения модел не указва друго.

Работно колело по избор

При продуктовата конфигурация е посочена възможност клиентът да избира материала на работното колело между керамика, алуминий и карбон. Това Ви позволява да съобразите изпълнението с предлаганата от доставчика конфигурация и конкретното приложение. При поръчка е добре материалът на работното колело да бъде уточнен изрично.

Монофазно и трифазно изпълнение

Техническият лист предвижда както монофазни версии 220–240 V / 50 Hz, така и трифазни версии 380–415 V / 50 Hz. В означенията на серията буквата „M“ показва монофазния вариант – например QBM 60, докато при трифазните изпълнения буквата M не се използва.

В техническата документация са посочени и опции по заявка за различно напрежение или честота 60 Hz. Преди поръчка винаги проверявайте конкретното електрическо изпълнение на помпата спрямо захранването на обекта.

Периферна помпа или стандартна центробежна помпа?

Основното предимство на периферната конструкция е възможността да се постигне сравнително висок напор от компактна помпа. Например QBM 80 достига до 58 м максимален напор при двигател 0,75 kW. За сравнение при класическите центробежни помпи с голям дебит акцентът обикновено е върху преместването на по-големи количества вода при по-нисък или умерен напор.

Ако Ви е необходим воден поток за един или няколко консуматора с относително умерен дебит, но с по-високо налягане, периферната помпа може да бъде подходящ избор. Ако системата изисква десетки кубични метри на час, трябва да се разгледа центробежна помпа с по-голям проходен диаметър и подходяща Q/H характеристика.
