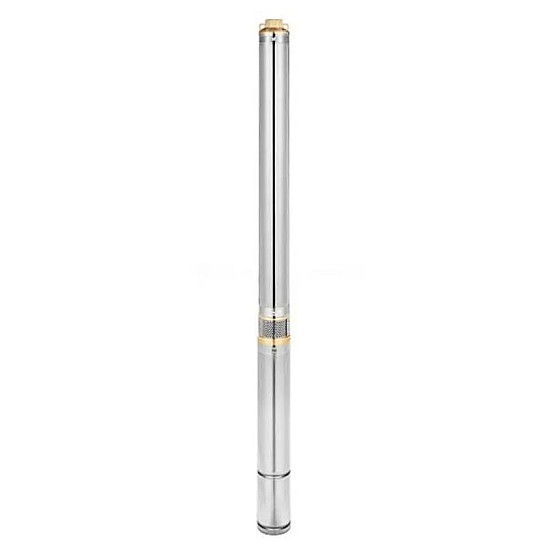

Сондажни многостъпални помпи италиански 3WP2 3"– 75 мм

Как работи многостъпалната сондажна помпа 3WP2?

При многостъпалната центробежна конструкция водата преминава последователно през няколко работни степени. Всяка степен добавя налягане към потока и така помпата може да постигне значително по-висок напор в сравнение с едностъпална конструкция със сходни размери. Именно тази технология позволява на компактна 3″ помпа да работи при значителна денивелация между водното ниво и точката на потребление.

При серията 3WP2 броят на работните степени се увеличава при по-мощните варианти. Публикуваните работни характеристики показват конфигурации с 15, 21, 27 и 39 степени за моделите с максимален напор съответно 57, 80, 102 и 148 м. Така можете да подберете агрегата по необходимия напор, без да преминавате към по-голям диаметър на сондажната помпа.

Как да разчетете моделите 3WP2?

Четирите предлагани модификации използват една и съща основна дебитна група с максимален дебит до 2,4 m³/h, но се различават по мощност и максимален напор. 3WP2 S050 е вариантът с 0,37 kW и H max 57 м, S075 е 0,55 kW с H max 80 м, S100 е 0,75 kW с H max 102 м, а S150 достига 1,10 kW и H max 148 м.

Максималният напор и максималният дебит са гранични стойности на характеристичната крива и не се постигат едновременно. При увеличаване на дебита наличният напор постепенно намалява. Затова правилният избор се прави според пресечната точка между характеристиката на помпата и необходимите параметри на Вашата водоснабдителна система.

Какво трябва да знаете преди избора на сондажна помпа?

Дълбочината на самия сондаж не е достатъчна, за да определите необходимия напор. По-важно е динамичното водно ниво – нивото на водата по време на изпомпване. Към разликата във височината между динамичното ниво и мястото на потребление трябва да добавите загубите на налягане в тръби, фитинги, филтри и арматура, както и налягането, което искате да имате в крайната точка.

Например система за капково напояване, дъждуване или битово водоснабдяване може да изисква допълнително работно налягане след преодоляване на геодезичната височина. Затова помпа с максимален напор 80 м не означава автоматично, че може да осигурява максималния си дебит при 80 м воден стълб.

Италиански двигател PM Technology 3XM

Към серията 3WP2 е публикувана техническа документация за 3″ потопяемите двигатели PM Technology 3XM, обозначени като Made in Italy. Двигателите са със суха конструкция – статорът и роторът работят в херметично отделено пространство без масло или смола в камерата на статора и ротора. Степента на защита е IP68, а класът на изолация е F.

Всички части на двигателя, които са в контакт с водата, са посочени като изработени от неръждаема стомана AISI 304. Външната риза е от AISI 304L с ниско съдържание на въглерод, а валът също е от AISI 304. Двойната уплътнителна система включва външно уплътнение, което предпазва основното механично уплътнение; в стандартното изпълнение то е графит/керамика.

Допълнителна защита на механичното уплътнение

Двигателят 3XM разполага със специален филтър за защита от пясък и замърсявания, разположен като допълнение към стандартната защитна система. Неговата задача е да ограничи достигането на примеси до външната страна на механичното уплътнение и по този начин да подпомогне неговата дълготрайност.

Тази конструктивна особеност не трябва да се приема като разрешение помпата да работи постоянно с вода с високо съдържание на абразивен пясък. Пясъкът и твърдите частици ускоряват износването на хидравличните компоненти, затова при нов или мътен сондаж е важно водоизточникът да бъде правилно разработен и почистен преди продължителна експлоатация на основната сондажна помпа.

Защо охлаждането на потопяемия двигател е важно?

Потопяемият двигател използва преминаващата покрай корпуса вода за отвеждане на генерираната топлина. За 3XM производителят посочва необходим минимален охлаждащ поток от 0,1 m/s. В стандартен тесен сондаж движението на водата покрай двигателя обикновено се формира естествено при изпомпване, но при монтаж в много широка обсадна тръба, кладенец или резервоар водата може да заобикаля двигателя с недостатъчна скорост.

В такива случаи правилно оразмереният охлаждащ мантел насочва водата покрай корпуса на двигателя и подпомага надеждното му охлаждане. Това е особено важно при продължителна работа и при системи за напояване с по-дълги работни цикли.

Вертикален и хоризонтален монтаж

Техническата документация на двигателя 3XM допуска вертикален и хоризонтален монтаж. При хоризонтално разполагане на целия помпен агрегат обаче трябва да бъдат спазени и изискванията на хидравличната част, да се осигури постоянно потапяне и необходимият охлаждащ поток около двигателя. За традиционен сондаж стандартното решение остава вертикалният монтаж.

Автоматизация и защита на системата

Сондажната помпа може да бъде част от автоматизирана водоснабдителна или напоителна система с пресостат, мембранен разширителен съд, електронно управление или честотен регулатор според конкретната инсталация. Особено важна е защитата при липса на вода, защото продължителната работа на сондажна помпа без достатъчно воден поток може да доведе до прегряване и повреда. Правилно настроеното управление ограничава и прекалено честите стартове на двигателя.

За PM Technology

PM S.r.l. е италианска компания, основана през 2008 г. и специализирана в разработването и производството на потопяеми електродвигатели. Производството е позиционирано в Италия, а продуктите на компанията се предлагат като Made in Italy решения за сондажна техника. През 2024 г. Pedrollo Group придобива мажоритарно участие в PM, като компанията става част от групата, специализирана в технологии за управление и изпомпване на вода.

Кой модел 3WP2 да изберете?

При по-малка необходима денивелация можете да разгледате 3WP2 S050 или S075, докато при системи, изискващи по-голям напор, моделите S100 и S150 разполагат с повече работни степени и по-висок максимален напор. Най-надеждният избор се прави след определяне на необходимия дебит, динамичното водно ниво, височината до най-високата точка, дължината и диаметъра на тръбопровода и желаното крайно налягане.
