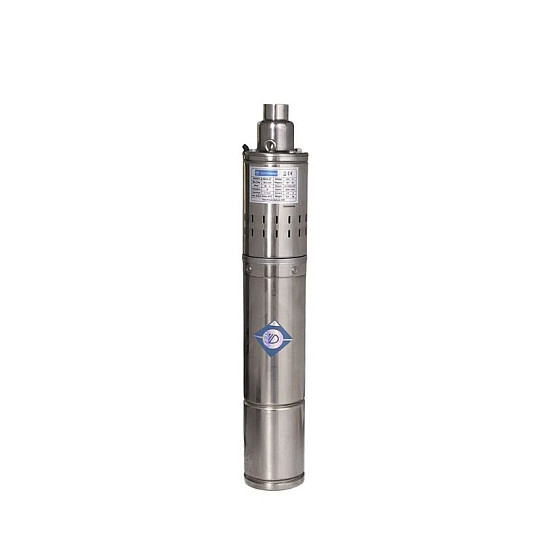

Сондажни винтови помпи 4QGD 4″ – Ø100 мм за висок напор и водоснабдяване от сондажи
Сондажните винтови помпи 4QGD 4″ – Ø100 мм са потопяеми помпи, предназначени за изпомпване на вода от сондажни кладенци с вътрешен диаметър не по-малък от 110 мм. Серията съчетава компактен корпус с винтов хидравличен механизъм, който позволява постигането на висок напор при сравнително умерен дебит. Според конкретния модел можете да изберете мощност от 0,37 до 0,75 kW, максимален напор от 90 до 147 м и дебит до 2300 l/h. Корпусът на помпите е изработен от неръждаема стомана, което ги прави подходящи за продължителна работа в потопено състояние при спазване на изискванията за монтаж. Работното напрежение е 220 V, а максималната допустима температура на изпомпваната вода е +35°C. Серията може да бъде комбинирана с електронно управление и датчици за водно ниво за автоматизирана работа и защита при неблагоприятни условия. Особено важно е да се спазва ограничението помпата да не бъде разположена на повече от 15 м под водното ниво, като това ограничение не трябва да се бърка с общата дълбочина на сондажа. Винтовият принцип е подходящ за системи за битово водоснабдяване, поливане, напояване и други приложения, при които е необходим висок напор от сравнително тесен сондаж.
Характеристики
- Серия: 4QGD
- Тип: потопяеми винтови сондажни помпи
- Размер: 4″
- Външен диаметър: около Ø100 мм
- Минимален вътрешен диаметър на сондажа: Ø110 мм
- Корпус: неръждаема стомана
- Работно напрежение: 220 V
- Мощност: от 0,37 до 0,75 kW според модела
- Максимален напор: от 90 до 147 м според модела
- Максимален дебит: до 2300 l/h според модела
- Максимална температура на водата: +35°C
- Максимално потапяне под водното ниво: 15 м
- Приложение: сондажи, водоснабдяване, напояване, поливни и автоматизирани водоснабдителни системи
- Автоматизация: възможност за оборудване с електронна кутия и датчици за водно ниво
- Възможни защити при подходящо управление: защита от работа без вода, празен ход и прекалено високо или ниско захранващо напрежение
Сеитба и отглеждане – избор, монтаж и експлоатация

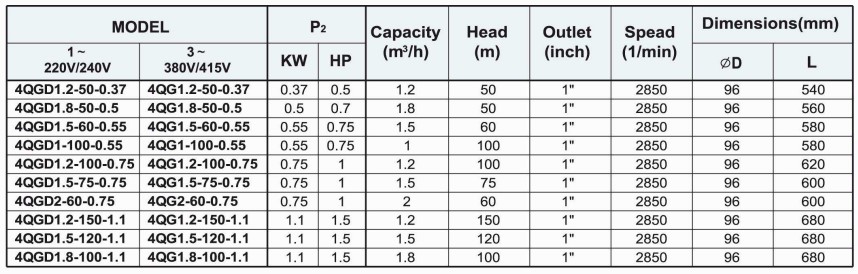

| Етап | Период / Параметри | Съвети |
|---|---|---|
| 4QGD 1.2-50-0.37 | 0,37 kW | H max 90 м | Q max 1500 l/h | Дебитът от 1500 l/h е приблизително 25 l/min. Подходящият модел трябва да се избере според реалната необходима работна точка. |
| 4QGD 1.8-50-0.5 | 0,55 kW | H max 107 м | Q max 2300 l/h | Този вариант осигурява най-високия публикуван дебит в посочената серия – приблизително 38 l/min. |
| 4QGD 1.2-100-0.75 | 0,75 kW | H max 147 м | Q max 1500 l/h | Предназначен е за инсталации, при които е необходим значително по-висок напор при умерен дебит. |
| Размер на сондажа | Минимум Ø110 мм | Не избирайте помпа само по номиналния размер 4″. Проверете действителния вътрешен диаметър на обсадната тръба по цялата дълбочина на монтаж. |
| Потапяне | Максимум 15 м под водното ниво | Това е дълбочината на помпата под водното огледало, а не максималната обща дълбочина на сондажа. |
| Температура на водата | До +35°C | Не използвайте помпата за течности с температура над посочената максимална стойност. |
| Автоматизация | По избор | С подходяща електронна кутия и ниводатчици системата може да бъде автоматизирана и защитена от работа без вода и проблеми в захранването. |
| Първоначално пускане | След проверка на сондажа | Уверете се, че помпата е правилно окачена, остава потопена по време на работа и не е поставена непосредствено върху дъното и натрупаните утайки. |
Виж повече
Как работи винтовата сондажна помпа?
Винтовите помпи работят на различен принцип от стандартните многостъпални центробежни сондажни помпи. Основният изпомпващ механизъм включва винтовиден ротор, който се движи в съответстващ статор. При въртенето между ротора и статора се образуват последователни затворени обеми, които пренасят водата от смукателната към нагнетателната страна. Това е разновидност на обемния принцип на изпомпване и позволява сравнително малка помпа да създава значителен напор.
Защо серията 4QGD достига толкова висок напор?
Основното предимство на винтовата хидравлика е способността да развива високо налягане при сравнително ограничен дебит. Затова например 4QGD 1.2-100-0.75 е посочена с максимален напор до 147 м, докато максималният ѝ дебит е 1500 l/h. Тази комбинация е подходяща за системи, при които водата трябва да преодолее значителна денивелация или е необходимо допълнително налягане за водоснабдяване и напояване.

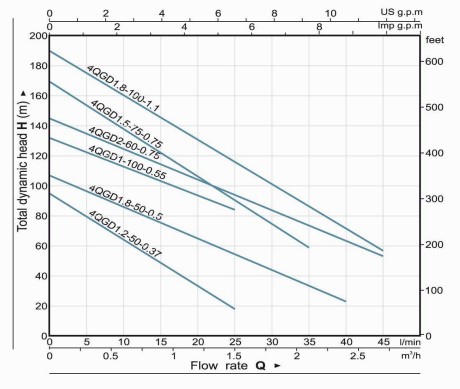

Какво означава напор 90, 107 или 147 метра?
Напорът се измерва в метри воден стълб и показва способността на помпата да създава налягане. Той не трябва да се приема просто като максимална дълбочина на сондажа. При реалното оразмеряване трябва да отчетете разстоянието от динамичното водно ниво до точката на потребление, денивелацията на терена, загубите по тръбата, фитингите и филтрите, както и необходимото налягане в крайната точка.
Максималният напор и максималният дебит са гранични каталожни показатели и не бива да се разглеждат като една и съща постоянна работна точка. Затова при избор на помпа за конкретна инсталация е добре да бъде предвиден достатъчен резерв, без агрегатът да се оразмерява прекомерно.
Важно: 15 м потапяне не означава сондаж с максимална дълбочина 15 м
За серията е посочено изискване помпата да не се потапя на повече от 15 м под водното ниво. Това означава разстоянието между водното огледало и самата помпа, а не разстоянието от земната повърхност до агрегата. Например при по-дълбок сондаж помпата може да бъде разположена значително под нивото на терена, стига дълбочината ѝ под действителното водно ниво да остава в разрешените граници и да бъдат спазени останалите условия за монтаж.
Защо Ø100 мм помпа изисква сондаж поне Ø110 мм?
Необходим е технологичен просвет между корпуса на помпата и стената на обсадната тръба. Той позволява агрегатът да бъде спуснат и изваден без заклинване и оставя пространство за захранващия кабел и движението на водата. Затова при номинален диаметър на помпата около Ø100 мм за тази серия е посочен сондаж с диаметър не по-малък от Ø110 мм.
Подходяща ли е винтовата помпа за нов сондаж?
В предоставената техническа информация серията QGD е посочена като често предпочитана при нови сондажи, когато водата все още не е напълно избистрена, тъй като ремонтът и подмяната на износващите се компоненти на винтовия механизъм могат да бъдат сравнително лесни. Това обаче не означава, че помпата трябва да се използва за продължително изпомпване на вода с високо съдържание на пясък или едри абразивни частици. При нов сондаж е разумно той да бъде правилно разработен и почистен, а помпата да не се поставя непосредствено върху дъното и утайките.
Корпус от неръждаема стомана
Корпусът на серията е посочен като изработен изцяло от неръждаема стомана. Това е важно за сондажна техника, защото външните части на помпата остават постоянно в контакт с вода. Конкретният клас неръждаема стомана не е посочен в предоставената продуктова информация и затова не следва да се приема конкретна марка стомана без допълнителен технически документ.
Автоматична защита на сондажната система
Помпите могат да бъдат комбинирани с електронна управляваща кутия и датчици, следящи нивото на водата. При подходящо оборудвана система могат да бъдат реализирани автоматично включване и изключване, защита при липса на достатъчно вода, защита от празен ход и реакция при прекалено ниско или високо захранващо напрежение. Това е особено полезно при сондажи с променлив приток, където нивото на водата може да спадне при продължително изпомпване.
Кой модел 4QGD да изберете?
4QGD 1.2-50-0.37 е вариантът с най-ниска мощност – 0,37 kW, максимален напор 90 м и дебит 1500 l/h. 4QGD 1.8-50-0.5 предлага по-голям дебит до 2300 l/h и напор до 107 м при мощност 0,55 kW. 4QGD 1.2-100-0.75 е моделът за приложения с най-висока необходимост от напор – до 147 м при мощност 0,75 kW и максимален дебит 1500 l/h.
Кратка история на винтовия принцип
Принципът на помпата с прогресивни кухини, върху който са базирани много съвременни винтови помпи, е разработен от френския инженер René Moineau в началото на 30-те години на XX век. При него ексцентрично въртящ се винтовиден ротор и неподвижен статор образуват последователни кухини, които придвижват течността напред. Този принцип впоследствие намира приложение в множество индустриални и водоснабдителни системи. Това е историята на технологията на прогресивните кухини като принцип, а не конкретна история на серията 4QGD.
FAQ – често задавани въпроси
1. Какъв диаметър трябва да има сондажът за помпа 4QGD?
За серията 4QGD с диаметър на корпуса около 100 мм е посочен сондажен кладенец с вътрешен диаметър не по-малък от 110 мм. Преди покупка е важно да проверите реалния вътрешен размер на обсадната тръба.
2. Колко дълбоко може да бъде потопена помпата?
Според предоставените технически данни не се допуска помпата да бъде потопена на повече от 15 м под водното ниво. Това ограничение се отнася за дълбочината под водното огледало, а не за общата дълбочина на сондажа.
3. Какъв е максималният напор на помпите 4QGD?
В зависимост от модела максималният напор е 90 м за 4QGD 1.2-50-0.37, 107 м за 4QGD 1.8-50-0.5 и 147 м за 4QGD 1.2-100-0.75.
4. Какъв дебит осигуряват винтовите помпи 4QGD?
Моделите 4QGD 1.2-50-0.37 и 4QGD 1.2-100-0.75 са посочени с максимален дебит 1500 l/h, а 4QGD 1.8-50-0.5 достига до 2300 l/h.
5. Може ли 4QGD да се използва с автоматично управление?
Да. Серията може да се комбинира с електронна кутия и датчици за водно ниво. При правилно конфигурирано управление могат да се реализират автоматична работа и защити при липса на вода, празен ход и неблагоприятно захранващо напрежение.
6. Подходяща ли е винтовата сондажна помпа за вода с пясък?
При нови и все още неизбистрени сондажи винтовите помпи понякога се предпочитат заради сравнително лесната подмяна на износващите се компоненти. Това не означава, че продължителната работа с високо съдържание на пясък е безвредна. Абразивните частици ускоряват износването и сондажът трябва да бъде добре разработен и почистен.
7. Каква е максималната температура на изпомпваната вода?
Максималната посочена температура на изпомпваната вода е +35°C. Помпите са предназначени за водоснабдителни и сондажни приложения в рамките на този температурен диапазон.
Важно: Техническите параметри за моделите 4QGD са представени според предоставената продуктова информация. Максималният напор и максималният дебит са каталожни стойности и реалната производителност зависи от височината на водния стълб, динамичното ниво на сондажа, диаметъра и дължината на тръбопровода, местните съпротивления и необходимото крайно налягане. Спазвайте ограничението за максимум 15 м потапяне под водното ниво и не допускайте работа без достатъчно вода. При конкретно оразмеряване следвайте техническата табелка, документацията на доставения модел и изискванията на производителя.
