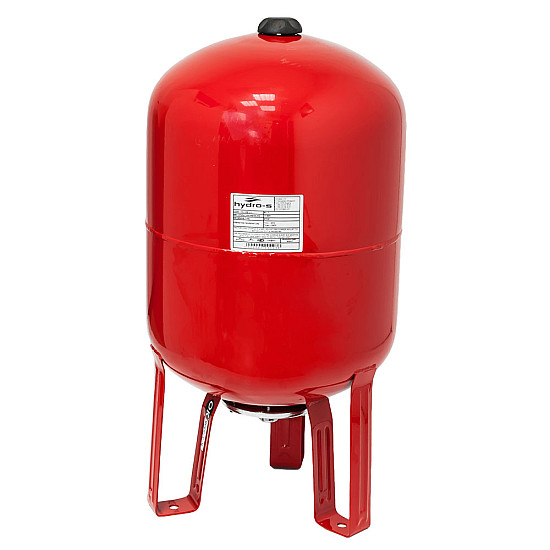

Вертикалният разширителен съд Hydro със стойка е компонент за системи за питейна вода, битово водоснабдяване, поливане и отоплителни инсталации. Той създава воден запас под налягане между циклите на помпата. Това подпомага по-равномерната работа на хидрофорната система при променливо потребление. Във вътрешността е разположена еластична EPDM мембрана, която отделя водата от въздушната камера. При постъпване на вода мембраната се разширява, а въздухът се сгъстява.
При отваряне на консуматор сгъстеният въздух подпомага изтласкването на съхранената вода, преди помпата да се включи отново. Серията е с работно налягане PN 10 и е предназначена за вода с температура от −10°C до +70°C. Металният корпус е с антикорозионно боядисано покритие, а фланецът е стоманен. В горната част е предвидена стойка за монтаж на наземна помпа. Предлагат се варианти от 35 до 1000 литра, за да се подбере съд според помпата, потреблението и наличното място. При моделите над 50 литра са включени крачета, а при обемите от 100 до 1000 литра има фабрично монтиран манометър и допълнителен присъединителен извод.
Характеристики
- Вертикален мембранен разширителен съд Hydro със стойка за наземна помпа.
- Приложение при поливни системи, битово водоснабдяване, системи за питейна вода и отоплителни инсталации.
- Работно налягане: PN 10.
- EPDM мембрана и стоманен фланец.
- Метален корпус с антикорозионно боядисано покритие.
- Температура на водата: от −10°C до +70°C.
- Обеми: 35, 50, 80, 100, 150, 200, 300, 500 и 1000 литра.
- Присъединяване 1 цол при вариантите от 35 до 150 l; 1¼ цола при 200, 300 и 500 l; 2 цола при 1000 l.
- При моделите от 100 до 1000 l: фабрично монтиран манометър и допълнителен извод ½ цола вътрешна / ¾ цола външна резба.
Монтаж и употреба
| Етап | Период / Параметри | Съвети |
|---|---|---|
| Подбор на вариант | Обем от 35 до 1000 l | Съобразете вместимостта с дебита на помпата, настройките на пресостата, потреблението и свободното пространство. |
| Проверка на размерите | От 470 × 380 mm при 35 l до 2180 × 800 mm при 1000 l | Проверете височината, диаметъра, присъединяването и пътя за внасяне преди монтаж. |
| Монтаж | Вертикално положение; стойка за наземна помпа | Монтирайте съда върху равна и стабилна основа, като оставите достъп до фланеца, въздушния вентил и манометъра при приложимите модели. |
| Хидравлично свързване | Според присъединителната резба на избрания обем | Подберете съвместими фитинги и укрепете тръбите самостоятелно, за да не пренасят натоварване върху съда. |
| Пускане | След настройване и запълване на системата | Проверете връзките за течове, наблюдавайте циклите на помпата и контролирайте въздушното налягане само при разтоварена водна страна. |
FAQ – често задавани въпроси
1. Кои варианти са с фабрично монтиран манометър?
Манометърът е фабрично монтиран при вариантите с обем от 100 до 1000 литра. При същите модели е предвиден и допълнителен извод с ½ цола вътрешна и ¾ цола външна резба.
2. За какво служи мембраната в разширителния съд?
EPDM мембраната отделя водата от въздушната камера. При промяна на налягането тя изменя обема си, а сгъстеният въздух осигурява необходимата еластичност на системата.
3. Как да избера правилната присъединителна резба?
Вариантите от 35 до 150 литра са с присъединяване 1 цол, вариантите 200, 300 и 500 литра са с 1¼ цола, а вариантът 1000 литра е с 2 цола. Свързването се избира според конкретния обем и инсталацията.
Виж повече
Принцип на работа
Мембранният съд има две отделени камери: водна и въздушна. Когато помпата подава вода към системата, част от водата постъпва във водната камера и притиска мембраната към въздушната камера. Така въздухът се сгъстява и съхранява енергия, която подпомага подаването на вода между два работни цикъла на помпата.
Този принцип намалява броя на кратките включвания при малък разход на вода. Полезният воден запас не е равен на номиналния обем на съда, защото зависи от настройката на въздушната камера и от наляганията за включване и изключване на помпата.
Избор на обем и габарити
Серията започва с 35 l при височина 470 mm и диаметър 380 mm. Вариантите 50, 80, 100 и 150 l са съответно с размери 750 × 380 mm, 960 × 430 mm, 990 × 460 mm и 1100 × 500 mm. За по-големи системи се предлагат 200 l с размер 1120 × 590 mm, 300 l с размер 1230 × 640 mm, 500 l с размер 1550 × 750 mm и 1000 l с размер 2180 × 800 mm.
Изборът не се прави само по размер на помещението. Той трябва да отчита характеристиките на помпата, максималното моментно потребление, честотата на отваряне на консуматорите и управляващите налягания в системата. При съмнение оразмеряването се съгласува с проектанта или специалиста, който настройва хидрофора.
Монтажна основа и стойка за помпа
Съдът се монтира вертикално върху здрава, равна основа. При моделите над 50 l са включени крачета, които осигуряват стабилно позициониране. Преди монтажа трябва да се провери дали подът и конструкцията могат да поемат теглото на съда след запълване с вода.
В горната част е предвидена стойка за монтаж на наземна, най-често самозасмукваща, помпа. Закрепването на помпата и свързващите тръби трябва да се изпълни така, че да няма усукващо натоварване върху резбовите връзки. Оставете свободен достъп за обслужване на въздушния вентил, фланеца и манометъра при моделите, при които е наличен.
Настройване преди пускане
Въздушното налягане се проверява само при изключена помпа и напълно разтоварена водна камера. За тази цел електрозахранването на помпата се прекъсва, спира се притокът на вода, а налягането от водната страна се освобождава през подходящ консуматор. Едва тогава стойността може да се измери през въздушния вентил.
Не задавайте произволна универсална стойност. Предварителното налягане се съгласува с налягането за включване на пресостата и с проекта на системата. Некоректната настройка може да намали полезния воден обем или да доведе до често включване на помпата.
Свързване към инсталацията
Преди сглобяване проверете присъединителната резба на избрания вариант. Обемите от 35 до 150 l са с връзка 1 цол; 200, 300 и 500 l са с връзка 1¼ цола; а 1000 l е с връзка 2 цола. При моделите от 100 до 1000 l е наличен и допълнителен извод.
Фитингите, уплътненията и тръбопроводът се подбират според работното налягане PN 10 и температурата на водата. Тръбите трябва да имат собствена опора; не бива да натоварват фланеца или корпуса. След пълнене системата се проверява внимателно за течове.
Поддръжка и проверка
Периодично проверявайте външния корпус, фланеца, резбовите връзки и стойката за следи от корозия, влага или механично разхлабване. При моделите с манометър наблюдавайте показанието като част от общия контрол на системата, но измерването на въздушното налягане се прави само при разтоварен съд.
Честото включване на помпата е основание за преглед на въздушната настройка, мембраната, пресостата и оразмеряването. Ако от въздушния вентил се появи вода, това е признак за нарушена мембрана. Преди сервиз съдът се изолира, водата се източва и налягането се освобождава напълно.
Работни ограничения
Съдът е предназначен за вода с температура от −10°C до +70°C и за работно налягане PN 10. Условията на системата, включително температурата, работното налягане и характеристиките на всички свързани компоненти, трябва да съответстват на тези граници.
Не допускайте замръзване на вода в корпуса или в тръбопроводите. При употреба за питейна вода всички останали фитинги и материали в инсталацията също трябва да са подходящи за такова приложение.
